1. 심의 개요

   심의는 다양한 관련 법규와 시행령 그리고 시행규칙의 명확한 해석 능력을 필요로 하며, 지역별 지침, 설계기준 등을 활용한 심의 노하우가 필요하다.

  당사는 건축 심의, 경관 심의, 좋은 빛 심의, 교육 환경 심의가 잘 진행 되도록 지원한다. 그리고 설계사와 관련 부서기관과의 조율과 협의를 통해 심의상정을 돕고 각 위원회 정규 심의에서 심의 의결이 될 수 있도록 견인차의 역할을 수행할 것이다.

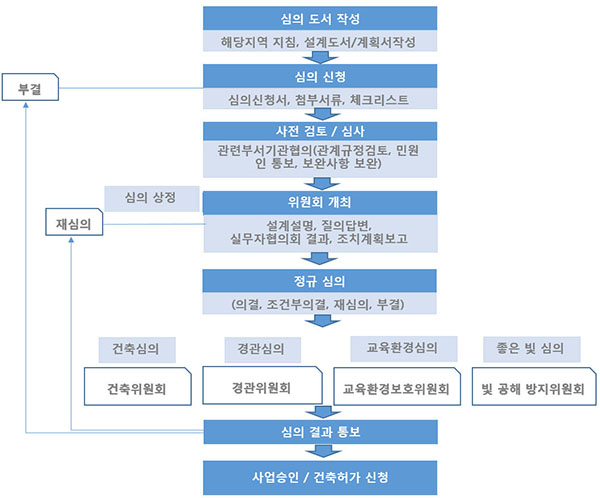

2. 심의 절차

3. 심의 구분

  1) 건축 심의

  건축물의 구조안전, 기능, 환경 및 미관향상 뿐만 아니라 공공적 가치를 증대하는 방향으로 이루어질 수 있도록 만들어진 제도로써, 설계도서, 심의절차 및 방법 등 필요한 기준을 제시하여 원활한 심의 운영과 심의의 객관성과 투명성을 도모해야 한다. 당사는 이러한 심의기준에 만족하기 위한 시뮬레이션 분석 및 환경분석, 건축설계를 지원하고 있다.


  - 건축위원회
  - 일조분석, 소음분석, 조망분석, 바람길분석, 풍동실험/풍환경설계

  - 관계법령: [건축법] 제 4조, [건축위원회 심의]

  2) 경관 심의

   경관 심의 대상 건축물 및 시설물 등이 주변의 경관과 조화를 이루어 아름답고 지역성 있는 경관을 형서알 수 있도록 경관에 관한 검토.심의를 수행하는데 필요한 사항을 정하여 품격 있는 국토경관을 조성하는데 기여함을 목적으로 한다.


   - 경관위원회

   - 관계법령: [경관법], [각 지자체 경관조례]

 -심의대상

     경관지구의 건축물
     지방자치단체의 조례로 정하는 건축물
     지방공기업의 건축
     그 밖의 관할지역의 경관관리를 위하여 필요한 건축물


  경관심의 적용 체크리스트

  경관 심의 절차

  a. 기본계획
     - 프로젝트 분석 및 조사
     - 상위계획 및 관련법규
     - 주변환경 분석

   b.  색채 계획
     - 지자체 색체 가이드 확인
     -  경관과 어울리는 색 선정

    c. 경관 시뮬레이션
     -  스카이라인 설정
     -  주변과 조화로운 디자인 선정

   d. 심의
     -  경관디자인 위원회 심의


  3) 교육환경평가 심의

  안전하고 쾌적한 교육환경의 근본적인 확보와 학생들의 학습권 보장을 위하여 학교예정지 및 기존학교 일대의 위치, 교통, 일조, 지형, 환경 등의 항목을 평가하고 위해 요인이 있는 환경은 사전에 배제하거나 최소화하기 위한 제도이다.

   - 교육환경보호위원회
   - 관계법령: [교육환경 보호에 관한 법률]
   -평가시기
     학교설립계획 수립 완료전
     사업을 위한 계획수립 완료 전
     도시.군 관리계획 결정 전
     건축허가 받기 전


  교육환경 보호구역

  학생이 건강하고 쾌적한 환경에서 교육받을 수 있도록 보호되는 구역을 말한다.

    -절대보호구역: 학교 출입문 직선거리 50m까지인 지역
    -상대보호구역: 학교 경계로부터 직선거리 200m까지인 지역


  평가기준


   4) 좋은 빛 심의

   - 빛 공해 방지위원회

   - 법령(서울시 좋은빛위원회 사례)

     빛공해방지계획의 수립 및 시행에 관한 사항(법 제5조)
     빛환경관리계획의 수립 및 시행에 관한 사항(영 제5조)
     조명환경관리구역의 지정, 지정해제·변경에 관한 사항(법 제9조, 10조)
     빛공해방지계획의 효율적 추진을 위한 법령 및 제도 정비에 관한 사항
     빛공해방지사업 추진을 위한 비용부담에 관한 사항
     빛방사허용기준의 강화, 적용제외에 관한 사항(법 제6조, 12조)
     기타 빛공해 방지와 좋은빛 형성관리를 위해 위원장이 필요하다고 인정하는 사항
     공간, 장식 조명기구의 신설·개량·증설에 관한 조명계획(조례 제22조)

1.  개요

   건축물 외장재의 커튼월 시스템 및 반사유리의 적용으로 현휘에 의한 빛 공해가 문제화되고 있으며, 최근에는 초고층 주상복합 건축물의 경사반사에 의한 눈부심 및 현휘로 인한 생활방해에 대한 피해사례가 보고 되고 있다. 그리고 조명기구에 의한 인공조명의 빛 공해에 대한 빛 공해 방지 조례안의 제정 등 쾌적한 빛 환경을 형성하기 위하여 힘쓰고 있다.

현휘 해석은 일조에 의한 현휘 발생 및 인공조명에 의한 빛 공해를 정밀 분석하여 효과적인 개선방안을 제시하고 있다.

  1) 빛공해(Light pollution) 및 현휘(Glare)분석

  2012년 2월 1일부로 인공조명으로부터 방사되는 과도한 빛으로 인한 국민건강과 생태계 피해를 예방하고 인공조명을 친환경적으로 관리하기 위한 "인공조명에 의한 빛공해 방지법"이 제정 공포(2013.2.2 시행) 되었다. 이에 따라 서울시를 중심으로 전국적으로 빛공해와 관련된 세부 기준 및 빛방사 허용기준 등의 규제가 수립중에 있으며 법적인 보호 아래 그동안 등한시 되었던 빛공해에 대한 인식이 날로 높아지고 있는 실정이다. 우리의 생활환경을 위협하는 빛공해로부터 벗어나기 위해 보다 빛공해 및 현휘 와 관련된 컨설팅의 중요성이 높아지고 있다.


  2) 조명환경관리구역의 빛방사 허용기준

[조명환경관리구역의 빛방시 허용기군] 인공조명에 의한 빛공해 방지법 시행령 제 2조 1호 조명기구

[조명환경관리구역의 빛방사 허용기준] 인공조명에 의한 빛공해 방지법 시행령 제 2조 2호 조명기구나, 그 밖의 조명기구

  3) 빛공해 실측 분석

  사단법인 한국환경조명학회에서 공인하는 빛환경 평가사 자격을 가진 기술자가 조도계 및 점휘도계와 면휘도계를 이용하여 "인공조명에 관한 빛공해 방지법" 기준의 만족여부를 실측 및 분석하여 빛공해 피해를 예방하는 대안을 제시하고 있다. 더 나아가 더욱 쾌적하고 편안한 야간 빛환경 설계를 위해 조명분석 전문 시뮬레이션 분석을 시행하고 있다.

  4) 협휘(Glare) 분석 용어 설명

    a. 현휘: 시야내에서 순응하고 있는 휘도(광원의 단위면적당 밝기의 정도, 발광원 또는 투과면이나 반사면의 표면 밝기)보다 현저하게 높은 휘도부분이 있거나 휘도부분이 큰 부분이 있으면, 보는데 방해가 되고 불쾌하게 된다.

  이와 같은 현상, 즉 시지각을 방해하는 밝은 빛을 현휘라고 한다. 현휘는 시지각을 방해하는 빛은 광원의 밝기와 크기, 눈의 응시각과 순응정도에 따라 달라지는데, 일반적으로 불쾌현휘와 불능현휘로 구분되어 진다.

    b. 불쾌현휘
  시작업 대상물체와 주위배경 사이의 과도한 휘도 대비로 인해 느끼는 시각적 불쾌감을 말한다. 그 예로는 흐린날 어둥누 벽과 넓은 면적의 밝은 창을 동시에 볼 때 느낄 수 있는 현상을 들 수 있다.

  c. 불능현휘
  대상물체와 주위배경 사이의 휘도대비가 10:1 이상인 경우 또는 태양과 같은 과도한 빛의 양이 시야 내로 유입되어 평균휘도가 약 25,000cd/m2를 촉과하는 경우와 같은 원인으로 시작업이 불가능해지는 현상을 말한다.

 2.  빛공해.현휘 분석평가 내용

  1) 인체 시지각 내의 현휘발생 여부 검토

  2) 경면반사에 의한 분부심 및 생활방해 발생여부 판단

  3) 현휘검토를 통한 불쾌현휘 및 불능현휘 판단

  4) 실내 현휘감소를 위한 방안 마련

 3.  한국방송전광협회에서 권고하는 밝기

      칸델라(㏅/㎡)는 특정방향으로 향하는 밝기

 1. 소음 시뮬레이션 컨설팅의 필요성

   소음은 우리의 감각을 통해 전달되어 생활환경에 직접적으로 영향을 주는 감각공해의 일종입니다. 소음으로 인한 피해는 다른 환경오염과는 달리 직접적으로 현상을 인지하지만, 오염원을 기술적으로 완전하게 제거할 수 없으며 저감대책이나 규제 등 제한적으로만 문제해결이 가능하다.

   소음의 저감은 정온한 주거환경을 위한 필수요소로서 설계단계에서부터 소음을 저감하기 위한 사전 검토가 필요하다.

   당사는 3D 시뮬레이션을 통해 소음을 사전에 예측하고 필요시 적절한 규모의 방음벽 설계 등 최적의 저감대책을 검토하여 정온한 음환경을 위한 컨설팅을 실시하고 있다.

 2. 관계법령

  1) 환경정책기본법 시행령 별표 소음기준
  2) 주택건설기준 등에 관한 규정 제9조(소음방지대책의 수립)
  3) 공동주택의 소음측정 기준
  4) 소음진동관리법 시행규칙 도로철도교통소음, 항공기소음, 공사장소음, 발파소음, 공장소음, 생활소음, 확성기소음, 동일건물 내 사업장 소음 등
  5) 소음진동관리법 제40조(방음시설의 성능과 설치기준 등)
  6) 소음지도의 작성방법

 3. 시뮬레이션 컨설팅 항목

  1) 도로주변 교통소음 예측 및 방음시설 설계
  2) 철도주변 교통소음 예측 및 방음시설 설계
  3) 항공기 소음 예측 및 방음시설 설계
  4) 공사장 소음 예측 및 방음시설 설계
  5) 기계설비 소음 예측 및 방음시설 설계
  6) 기타 소음 유발 시설의 피해 예측 및 방음시설 설계

 4. 분석절차

 1) 기초자료 조사 → 2) 현장조사 → 3) 소음원 측정 및 분석 → 4) 3D시뮬레이션 → 5) 최적 저감방안 도출

 1) 기초자료 조사
  - 평가대상의 도면 및 관련자료 검토
  - 소음기준 검토

 2) 현장 조사
  - 현장 방문을 통한 현황 조사
  - 주변 지형, 지물 분석

 3) 소음원 측정 및 분석
  - 소음진동공정시험기준 준수
  - 소음 현황 측정

 4) 3D 시뮬레이션
  - 현장 조사에 입각한 현황 반영
  - 정밀 3D 시뮬레이션

 5) 최적 저감방안 도출
  - 소음 저감시설 설계
  - 저감 대안별 소음 시뮬레이션
  - 최적 저감방안 도출

 5. 기대효과

 소음분석을 통한 기대효과

  - 음원 위치 및 원인을 분석하여 최적 소음 저감계획 수립
  - 대규모 단지 및 공사구간, 단위주거 시설의 정밀 분석 및 저감계획 수립
  - 최적 규모의 방음시설 설계로 예산의 효율적 사용
  - 정온한 생활환경 조성으로 시민의 편의 제공
  - 소음피해지역 자료 구축 및 소음저감 정책자료로 활용
  - 소음원의 과학적인 관리를 통한 소음분쟁원인 파악 및 저감대책 마련

1. 개요

  일조권이란 햇빛을 확보할수 있도록 법률상 보호되어 있는 권리로서 인접 건물 등에 의하여 자기 집에 태양 광선이 충분히 닿지 못하여 생기는 재산적 / 정신적 피해에 하여 보상을 청구 할 수 있는 권리를 말하며, 일조권 분석은 그림자의 이동을 컴퓨터 시뮬레이션을 통하여 정확하게 분석하여, 침해의 정도를 판단하기 위한 법적 판단기준을 마련하기 위한 분석을 의미한다.

   일조권의 법률적 판단기준은 "동지를 기준으로 오전 9시부터 오후 3시까지 연속적으로 2시간 또는 오전 8시부터 오후 4시까지 총 4시간의 일조시간이 확보되어야 한다." 에 근거를 두고 있다.

 2. 건축환경 보호의 필요성

  1) 주거 환경 개선을 위해 신축 건축물의 고층화가 추진
  2) 신축 건축물로 인한 주위 거주지역의 일조 및 조망침해 발생
  3) 주거환경에는 일조, 통풍, 조망 등 자연적 환경 이익이 포함
  4) 건축환경침해 및 훼손으로 인한 재산 및 정신적 피해 극심

 3. 주요내용

  1) 신축 전·후 주변환경 일조 영향 검토
  2) 동지일 총 일조시간 및 연속 일조시간 검토
  3) 태양광 및 태양열 등의 신재생에너지 설치위치 검토
  4) 일조환경을 고려한 최적의 배치계획 제안
  5) 식생을 고려한 일조환경 제안

 4. 수인한도 기준

   동지일을 기준으로 아래의 두 가지 기준 중 어느 것에도 속하지 않은 경우 일조권 침해라고 볼 수 있습니다. (서울고등법원 1996.3.29 선고 94나 11806 판결)

   (수인한도: 공해나 소음 따위가 발생하여 타인에게 생활의 방해와 해를 끼칠 때 피해의 정도에서 서로 참을 수 있는 한도를 말한다.)

 5. 분석 절차

   자료입수 및 현장파악등 기본자료 분석 → 일조분석 프로그램을 통한 3D 모델링 → 시간대별 음영시뮬레이션 → 분석대상 침해여부 검토 → 적정 층수제한(안) 제시 → 보고서 작성

   * 분석요청시 필요서류 – 신축건물 및 피해예상 건물의 건축도면(배치도, 대지종횡단면도, 평면도, 입면도)

 6. 일조권 분석을 통한 기대효과

  1) 신축 전ㆍ후 주변환경 일조영향 검토
  2) 동지일 및 지정일자의 총 일조시간 및 연속 일조시간 검토
  3) 태양광 및 태양열 등의 신재생에너지 설치위치 검토
  4) 일조환경을 고려한 최적의 배치계획 제안
  5) 식생을 고려한 일조환경 제안
  6) 단지 내 일조권 분석
  7) 공동주택 단지 내의 일조시간을 분석하여 최대로 확보할 수 있는 방안 모색
  8) 주변일조권 분석

   사업부지로 인하여 음영의 영향을 받는주변 주거시설의 일조시간을 분석하여, 일조침해를 최소화할 수 있는 방안을 모색한다.

 7. 일사.차양분석 개요

   신축되는 건축물에 유리 면적 비율이 점점 증가하고 있다. 그래서 자연채광이나 조망에 대해 우수한 성능을 갖지만 냉난방 에너지의 요구량이 많아지고 있다.

  특히 하절기에는 일사량이 증가하기 때문에 효율적인 냉방에너지의 관리를 위해 일사가 유리창에 도달하기 전에 차단하는 차양시설이 중요한 역할을 차지한다.

   계절별 태양일사 각도를 고려하여 최적의 차양 계획 제안을 통해 과도한 일사유입을 차단하여 재실자에게 보다 쾌적한 실내환경을 제공할 수 있도록 하는 해석이다.

 8. 일사.차양분석 개요

   신축되는 건축물에 유리 면적 비율이 점점 증가하고 있다. 그래서 자연채광이나 조망에 대해 우수한 성능을 갖지만 냉난방 에너지의 요구량이 많아지고 있다.

  특히 하절기에는 일사량이 증가하기 때문에 효율적인 냉방에너지의 관리를 위해 일사가 유리창에 도달하기 전에 차단하는 차양시설이 중요한 역할을 차지한다.

   계절별 태양일사 각도를 고려하여 최적의 차양 계획 제안을 통해 과도한 일사유입을 차단하여 재실자에게 보다 쾌적한 실내환경을 제공할 수 있도록 하는 해석이다.

 9.  일사.차양분석 분야

  1) 건축물의 방위별 외피일사량 및 실내 유입일사량 검토
  2) 태양거동을 고려한 최적의 방위별 차양계획 제안
  3) 일사와 직면한 주요실의 효율적 차양계획 검토
  4) 업무공간 일사제어를 위한 외부 차양장치 계획
  5) 하절기(6월10일~9월 20일) 일사획득 저감효과 검토

1. 개요

   외부를 바라보았을때 전체 시야에서 건물에 의해 하늘이 가려지지 않는 시각적 개방감의 비율을 천공율이라고 하는데 그 비율을 기준으로 조망권 침해를 판단할 수 있다.

 2. 조망권 보호의 법적 근거

 1) 대법원 : 사찰이나 문화재적 가치가 있는 조망권 관련

   어느 토지나 건물의 소유자가 종전부터 향유하고 있던 경관이나 조망, 조용하고 쾌적한 환경 등이 그에게 하나의 생활이익으로서의 가치를 가지고 있다고 객관적으로 안정된다면 법적인 보호의 대상이 될 수 있는 것이므로, 인접대지 위에 건물의 건축 등으로 그와 같은 생활이익이 침해되고 그 침해가 사회통념상 일반적으로 수인할 정도를 넘어선다고 인정되는 경우에는 위 토지 등의 소유자는 그 소유권에 기하여 건물의 건축 금지 등 방해의 제거나 예방을 위하여 필요한 청구를 할 수 있다.

  2) 서울고등법원 민사 14부 (서울고등법원 2002나 22016판결)

   "원고들은 OO아파트 건축 이후 주택의 천공류(하늘이 보이는 비율)이 현저히 낮아지는 등 수인한도를 넘어선 조망권 제한으로 피해를 본 점이 인정되는 만큼 피고는 경제적으로 정신적피해를 보상하여야 한다"고 밝혔고, 또 "일조권 침해여부는 단순히 일조시간 뿐 아니라 조망권과 일사량, 통풍권 등을 상당히 고려하여야 한다."

 3. 조망권 분석 절차

  현장촬영 --> 3D모델링 --> 신축전.후 시뮬레이션 --> 보고서 작성

  - 천공조망 : 주택에서 거실창을 통해 보이는 하늘의 차폐정도
  - 경관조망 : 거실창을 통해 보이는 주변 경관의 정도
    전면창을 통해 정면을 바라보았을 때에 창을 통해 보여지는 녹지, 건물, 대지, 하늘의 외부조망을 비율로 평가함

  4. 주요업무

  1) 신축 전·후 조망환경 검토
  2) 녹시율 확보를 위한 최적의 배치안 검토
  3) 세대 내 외부환경요소 확보를 위한 대안 제시
  4) 조망권 분쟁에 대한 다앙한 솔루션 제공

 5. 조망침해 분석 이론

   사람의 시야는 눈이 정면에 있는 한 점을 주시하였을 때 눈을 움직이지 않고 볼 수 있는 범위를 말하며, 물체를 볼 때, 시선방향에 있는 것은 가장 뚜렷하게 보이고, 주변에 있는 것이라도 불완전하지만 상(像)의 존재를 알 수 있다. 여기서 전자를 중심시야, 후자를 주변시야라 하고, 사람이 사물을 볼 수 있는 120° 이내 중에서 중심시야는 중심부에서 약 60° 정도로 무의식적으로 사물을 인지할 수 있는 범위를 말한다. [출처: 시각심리학, Robert L. Solso]

   일반적인 조망분석에서는 인간의 시야 60°의 원추체로서, 일상생활에 작용하는 시야의 범위는 시선의 좌우측 및 상하 각각 30°로서 전체 60°가 한계인 것으로 정의하였으며, 또한 피해건물의 주된 거실 창문의 수평/수직의 중앙점에서 중심시야로 실외를 바라보는 것으로 설정하여 조망침해 정도를 분석한다.

 6. 분석 절차

   자료입수 및 현장파악 등 기본자료 분석 → 분석 프로그램을 통한 3D 모델링 → 시뮬레이션 → 분석대상 침해여부 검토 → 보고서 작성

 1. 개요

  실외기류(바람길)이란 지역의 지배적인 기상조건에서 형성된 주 풍향에 의한 방해나 영향을 크게 받지 않으면서 일정한 방향으로 바람이 불어가는 통로를 말한다. 현대도시는 지구 내 바람의 유입을 차단시켜 내부의 환기성능을 약화시켰고, 도시생활에 따른 열 축적으로 대류를 통한 공기순환능력을 감소시켜 열로 인해 쾌적하지 못한 환경조건을 만들게 되었다. 또한 과다한 대기오염물질의 배출은 도시의 대기위생측면에서 심각한 문제를 야기시키고 있다.

 2. 바람길 분석

  바람길 분석은 이와 같이 현대 도시가 겪고 있는 기후부담으로 인하여 열악해져 가는 도시의 외부환경과 개별건축물의 환기성능개선을 위하여 기후부담저감을 위한 도시설계수법과 이에 따른 적절한 기후개선기법을 제시하는데 목적이 있다.

  1) 단지 내 바람의 기류 분포 예측
  2) 단지 내 바람의 속도 예측
  3) 단지 내 압력 계수 분포예측
  4) 단지 내 압력 분포 예측

 바람에 대한 구조물의 안전성을 확인하고 주변 지역에 미치는 영향을 분석한다.

  초고층 건물 및 기타 대형 구조물 설계시 지진 하중과 같은 풍하중을 고려하는 것이 중요하다. 풍동 실험실은 자연 풍과 관련된 현상을 재현하고 바람에 대한 구조물의 안전성을 확인하며 건물 건축이 주변 지역의 바람 상태에 어떤 영향을 미치는지 확인한다. 최근 몇 년 동안 대규모 도시 개발 프로젝트의 환경 평가와 "열섬"현상에 대한 연구에서 높은 정확성이 요구되고 있다.

  1. 주요 사업분야

    - 풍동실험(Wind Tunnel Test)
    - CFD 해석
    - 실측
    - 풍동설계 및 제작
    - 공학모형 설계
    - 풍동실험 기자재 납품
    - 풍재해/통풍장애 컨설팅

  2. 풍압실험

    풍압실험은 풍압계를 사용하여 모형에 작용하는 풍압력을 평가하는 실험이다. 이 실험은 외장재용 풍하중 산정을 위하여 수행된다. 그리고 구조 골조용의 풍하중 평가에도 활용되고 있다. 외장재에 작용하는 풍압력은 외장재의 표면과 내면의 풍압력의 벡터 합에 의해 평가하고 있다. 건축물의 전체 또는 일부에 작용하는 풍력은 벽면에 작용하는 풍압력을 적분함으로써 구해질 수 있다.

   건축물의 외장재용 설계풍하중을 평가하기 위해 수행한다. 강체풍압모형 표면에 설치된 다수의 풍압측정공에 부착된 압력튜를 이용하여 다점풍압계(multi-point pressure measurement system)로 측정된 풍압의 시계열 데이터로 부터 외압계수(평균, 변동및 피크외압계수)를 평가하여 외장재 설계용 풍하중을 산정한다. 풍압실험을 통한 평가항목은 다음과 같다.

    - 외장재설계용 피크외압계수
    - 외장재설계용 설계풍압
    - 외장재설계용 설계풍압 ZONING
    - 외장재설계용 피크외압계수 CONTOUR MAP

  3. 풍력실험

   풍력실험은 건축물의 구조골조용 설계를 위한 설계풍하중, 건축물의 최상층에서의 변위응답과 거주성능을 평가 하기 위해 수행한다. 풍력측정모형은 가볍고 강성이 크게 제작하며, 6-분력계(6-component force balance)을 사용하여 건축물 구조축에 대한 풍력, 전도모멘트 및 수직축에 대한 비틀림 모멘트를 측정한다. 풍력실험을 통한 평가 항목은 다음과 같다.

    - 평균풍력계수, 변동풍력계수
    - 풍향별 최대 변위응답
    - 풍향별 최대 밑면전단력
    - 풍향별 최대 밑면전도모멘트
    - 풍향별 최대 밑면비틀림모멘트
    - 풍향별 최대 가속도 응답
    - 최대 층풍하중 및 풍하중 조합계수
    - 거주성능평가 ( ISO10137 )

  3. 풍환경실험

   풍환경실험의 목적은 새롭게 건축물을 건설한 경우 거주자가 이용하는 외부공간에서 생기는 강풍 또는 빌딩풍에 의한 풍환경 변화 파악하여, 보행자 공간의 풍환경(안전성,안락성)평가하기 위해 수행한다.
풍환경실험을 통한 평가항목은 다음과 같다.

    - 건설지점의 풍향별 풍기후해석
    - 풍속 초과확률
    - 각 측정점의 풍향별 평균풍속
    - Murakami 풍환경평가기준
    - 풍향별 초과확률 배풍도

  4. 기타 테스트 유형

    - 대규모 구조물의 풍하중 (다 채널 동시 압력 측정 시스템)
    - 건물 주변의 풍속 (다 지점 풍속 측정)
    - 눈이 내리는 것에 의한 눈과 눈의 축적 (건물의 눈 깊이 측정)
    - 외장재의 바람 소리 등 (음압 측정)
    - 건물 주변의 2 차원 풍속 시각화

1. 개요

   햇빛을 건축물 내부로 유입시키는 것은 자연환경을 실내로 도입하는 효과를 가지며 인접공간의 조도를 높이고 더불어 에너지 절감 효과가 있다.

  그러나 채광 위치를 잘못 선정하게 되면 과도한 직사일광 유입으로 인하여 눈부심이 발생하거나 여름철 냉방부하가 증가하는 등의 부정적인 문제를 야기시킬 수 있고 설비시스템의 추가 적용으로 더 많은 투자 비용이 발생된다.

   따라서 자연채광을 건축물에 적용할 때에는 계절별 채광의 유입방향, 인접공간의 실내 조도 분포 등 조건들을 고려해야 한다. 그래서 다양한 변수에 의한 채광 시뮬레이션을 통해 자연채광성능을 평가해야 한다.

  2.  자연채광.실내조도해석 내용

  1) 자연채광을 고려한 친환경적 배치계획 제안
  2) 지하공간(주차장 등) 자연채광 향상방안 제시
  3) 창호 조건에 따른 실내 조도, 휘도, 주광률 분포 검토
  4) 태양광채광 시스템 최적 설치위치 검토 및 적용효과 검토

  1. 에너지 분석

  건축물의 용도 및 특성 그리고 에너지 사용 패턴을 고려하여 에너지 목표를 설정하고 에너지 절약 기술별(건축, 기계, 전기, 신재생) 절감량을 도출하여 최적의 시스템을 제안하고 있다.

 2. 경제성 분석

 초기 투자비, 에너지 비용, 운영 및 유지보수 등을 고려한 LCC 분석과 평가를 통해 경제적인 최상의 설계안을 제공함은 물론, 생애주기 동안의 경제적 환경을 제공한다.

 3. 열환경 분석

 에너지 분석 결과 테이터인 유출입 풍량, 표면 온도, 전도 및 대류, 공조 방식의 Input 데이터를 호환하여 CFD 분석을 실시, 실내 온열환경 및 기류환경 분포, 가스확산 등을 예측하고 쾌적한 실내 환경을 제공한다.
